306

16.02.2022
                                            группа: 306
 Предмет: Устройство, техническое обслуживание и ремонт автомобилей.
Тема урока: Характерные неисправности коробки передач и раздаточной коробки, их внешние признаки, причины и способы устранения.

Неисправности коробки передач, способы их устранения.

При движении автомобиля в коробке передач могут возникнуть следующие неисправности:

1. Трудность переключения передач;

2. Самовыключение шестерен из зацепления;

3. Шум в коробке передач;

4. Повышенный нагрев коробки передач;

5. Утечка масла.

Рассмотрим в отдельности характерные признаки и способы устранения этих дефектов.

Передачи переключаются с трудностями по следующим причинам: загрязнены отверстия фиксаторов и ползунов; повреждены поверхности трения ползунов; износились подшипники, шлицы вала и шестерен, торцы зубьев шестерен включения; появились заусенцы на шлицах валов и зубцах муфты синхронизатора; погнулись или ослабли крепления вилок переключения передач.

Необходимо снять крышку и внимательно проверить коробку передач. Так, для проверки степени износа шлицев вала и шестерен необходимо рукой покачать шестерню в плоскости оси вала. Если при этом ощутим люфт, значит, изношены детали и требуют замены. Чтобы убедиться в износе подшипников, нужно рукой покачать шестерню в осевом направлении либо поднимать и опускать вал с помощью шестерен. Свободное перемещение вала по оси и ощутимые удары в подшипниках будут указывать на неисправность последних. Неисправные детали необходимо заменить. Погнутые ползуны, вилки переключения попытаться выправить, а ослабленные крепления вилок — надежно закрепить.

Нередко бывает так, что передача вообще не включается. Обычно это происходит из-за поломки замков либо фиксаторов. В этом случае следует разобрать крышку и устранить неисправность.

В легковых автомобилях иногда затрудненное переключение передач происходит (тугое перемещение вверх и вниз вдоль оси рулевой колонки вала управления) по причине нарушения регулировки механизма переключения передач. Проверку и регулировку механизма переключения передач автомобиля М-21 «Волга» производят так: вначале включают третью передачу и проверяют, находится ли рычаг переключения в горизонтальном положении, полностью ли включаются все передачи, надежна ли фиксация рычагов во всех положениях включенных передач, в том числе и в нейтральном. Если же четкой фиксации нет, значит, происходит неполное включение шестерен.

Необходимо изменить длину тяг вывинчиванием или навинчиванием ее наконечников. Регулировка длины тяги на автомобиле «Москвич-408» производится следующим образом: включается прямая передача, при этом внутреннее плечо рычага должно быть расположено перпендикулярно оси рулевого вала, затем длина тяги изменяется двумя контргайками, которые размещены по обеим сторонам рычага управления переключателем.

На неисправность коробки передач может указывать также самовыключение шестерен из зацепления, происходящее обычно под нагрузкой.

Причины могут быть следующие:

а) неравномерный износ зубьев шестерен и синхронизаторов;

б) износ сухарей шариков фиксаторов и канавок ползунов;

в) ослабление или поломка пружин фиксаторов;

г) неполное включение шестерен;

д) износ шлицев или подшипников валов.

Для выяснения причин неисправностей рекомендуется проверить крепление крышки подшипников вала привода переднего моста и при необходимости затянуть болты крепления. Если это не помогло, необходимо снять механизм переключения и внимательно проверить фиксацию ползунов, состояние и надежность крепления вилок переключения. Если пружина исправная, то шарик фиксатора передает ползуну резкое движение в осевом направлении. Ползун при этом устанавливается в положение фиксации. При ослабленной пружине ползун будет передвигаться медленно. Пружина требует замены. Когда изношены кромки канавки ползунов, ползуны необходимо заменить.

При выяснении причин самовыключения шестерен следует, передвигая шестерни рукой по шлицам вала, обратить внимание, нет ли осевого люфта в плоскости оси вала и заедания. Отметим, что качка шестерен на шлицах вала не допускается. Иногда возникает самовыключение каретки прямой передачи из-за неправильного взаимного положения картеров коробки и сцепления. Следует равномерно затянуть болты крепления картера коробки. Характерной неисправностью коробки передач является повышенный шум во время работы.

Причины:

а) недостаточный уровень масла в картере коробки или масло не соответствует вязкости;

б) повышенный износ зубьев шестерен или выкрашивание зубьев;

в) износ подшипников валов;

г) перекос валов;

д) ослабление затяжки фланца карданного вала.

Услышав шумы в коробке, нужно проверить наличие и качество смазки в картере, при необходимости долить масло до уровня контрольного отверстия. Проверить гайки крепления крышек подшипников, фланцев кардана. Если шумы не исчезли, необходимо снять крышку коробки передач и найти дефекты. Изношенные детали по возможности заменить на исправные. Шестерни следует заменять комплектно, так как замена только одной шестерни приведет к неравномерному износу поверхностей зубьев и к увеличению шума в коробке передач.

Шум шестерен может возникнуть из-за неполного выключения сцепления, а также от неумелого переключения передач. Нужно стремиться к тому, чтобы уравнять окружные скорости шестерен, которые должны войти в зацепление.

При совпадении частоты колебаний коробки и двигателя шум увеличивается. В таких случаях следует изменить обороты двигателя и перейти на другую передачу. Желательно проверить и подтянуть крепление двигателя на опорах, картера коробки передач к картеру сцепления и т. д. Если же при переключении передач слышны удары, то вероятнее всего произошло разрушение зубьев шестерен. При одновременном включении двух передач причиной неисправности является поломка замка.

В процессе работы двигателя может наблюдаться повышенный нагрев коробки передач. Причинами могут быть:

а) ненормальный уровень смазки;

б) перекос в зацеплении шестерен;

в) заедания валов в подшипниках.

Степень нагрева проверяется на ощупь. При смене смазки в коробке передач надо убедиться, нет ли в сливаемом масле крупных металлических частиц. Если они обнаружатся, следует выяснить причину их появления.

Основной неисправностью коробки передач является течь масла из картера.

Причины:

а) ослабление крепления крышек;

б) неплотности затяжки болтов и пробок;

в) повреждение прокладок;

г) увеличение уровня масла против нормы;

д) загрязнение сапуна и спиральных канавок;

е) трещины в картере.

Основные неисправности в коробке передач и их устранение

Причина поломки	Устранение или предотвращение
Шум в коробке передач
Износ подшипников, зубьев шестерен и синхронизаторов или их поломка	Заменить изношенные детали
Недостаточный уровень масла в коробке передач	Долить масло. Проверить и при необходимости устранить причины утечки масла
Некачественное масло в коробке передач	Заменить масло
Осевое перемещение валов	При необходимости заменить детали, фиксирующие подшипники или сами подшипники
Износ втулок оси шлицевого вала заднего хода	Заменить втулки шлицевого вала
Затруднённое переключение передач
Неполное выключение сцепления	Проверка и ремонт сцепления
Заедание поверхности сферического шарнира	Снять рычаг и зачистить сопрягающиеся поверхности сферического шарнира
Деформация рычага переключения передач	Снять рычаг, устранить деформацию или заменить рычаг
Тугое движение штоков вилок (заусеницы, загрязнение, заклинивание блокировочных сухарей)	Разобрать, выявить причину, при необходимости отремонтировать или заменить изношенные детали
Неисправность синхронизаторов	Заменить изношенные детали или синхронизатор в сборе
Картер заправлен маслом несоответствующей марки	Слить масло, промыть коробку передач и заправить маслом или маслом-заменителем, рекомендуемым производителем
Деформация вилок привода переключателя	Выправить вилки, при необходимости заменить
Ослабление затяжки или отвертывание винтов головок механизма переключения	Завернуть и закрепить винты
Разбиты отверстия под штифты в горловине механизма переключения	Заменить крышку механизма переключения или отремонтировать, расточив отверстия и запрессовав ступенчатые штифты
Самопроизвольное выключение или нечёткое включение передач
Неправильное включение передач	При выжатой педали сцепления рычаг переключения перемещать до упора
Износ шариков или потеря упругости пружин фиксаторов штоков переключения передач	Снять крышку фиксаторов и осмотреть детали; при необходимости заменить
Износ или неправильное положение блокировочных сухарей штоков переключения передач	Разобрать и заменить изношенные детали, следя за правильностью сборки
Износ блокирующих колец синхронизаторов	Заменить изношенные кольца синхронизатора
Поломка пружин синхронизаторов	Заменить пружины
Износ зубьев муфты синхронизатора или зубчатого синхронизатора шестерни	Заменить муфту или шестерни
Ослабление затяжки гаек крепления коробки передач к картеру сцепления или гаек крепления удлинителя к картеру коробки передач	Затянуть гайки
Износ вкладышей управления переключением или износ резиновых деталей в рычагах переключения передач	Заменить изношенные детали



Техническое обслуживание раздаточной коробки.

В процессе эксплуатации пpовеpяйте уpовень масла и заменяйте его в сpоки, пpедусмотpенные. Пеpиодически пpовеpяйте все кpепления. Пpи обнаpужении течи выясните пpичину и замените неиспpавные детали (пpокладки, манжеты, заглушки и т.п.).

В процессе эксплуатации автомобилей возможно понижение уровня масла в коробке передач до 8 мм относительно нижней кромки наливного отверстия и одновременное его повышение в раздаточной коробке. При этом выравнивать уровни масла в коробке передач и раздаточной коробке необязательно, так как общий объем масла обеспечивает нормальную работу обоих узлов.

Раздаточная коpобка регулировок не имеет.

3.3.2 Возможные неиспpавности раздаточной коробки и способы их устpанения

Изучить:  1. Типичные неисправности КПП.

                   2. ТО раздаточной коробки.

                   3. Неисправности раздаточной коробки.

11.02.2022
                                            группа: 306
 Предмет: Устройство, техническое обслуживание и ремонт автомобилей.
Тема урока: Техническое обслуживание коробки передач и раздаточной коробки.

Техническое обслуживание коробок передач и раздаточных коробок.

Механические коробки передач и раздаточные коробки, устанавливаемые на современных автомобилях, испытывают значительные нагрузки. В связи с тем, что мощность двигателей на новых грузовых автомобилях ГАЗ и ЗИЛ почти удвоилась без существенного изменения размеров и веса коробок передач, условия работы их деталей весьма усложнились.

В процессе эксплуатации автомобилей в коробках передач и раздаточных коробках возникают неисправности: изнашиваются и выкрашиваются зубья шестерен, шлицы валов, зубья муфт включения и подшипники, появляются прогиб и заедание валиков механизма переключения, изнашиваются фиксаторы и ломаются их пружины, появляется износ сальников и нарушение затяжки болтов крышек. В результате возникает шум в работе, происходит самовыключение шестерен, подтекание масла и перегрев коробок. Температура масла не должна превышать температуру наружного воздуха для коробки передач более чем на 60° и для раздаточной коробки более чем на 95°. Не допускаются подтекания масла через неплотности креплений и сальники.

В целях уменьшения шума при переключении передач и износа на современных коробках применяются синхронизаторы. Особенностью новых коробок передач двигателей ЗИЛ является отсутствие втулок у ряда шестерен. Для обеспечения усиленного доступа масла к местам трения посадочные места шестерен второй и третьей передач и втулка шестерни четвертой передачи ведомого вала имеют чередующиеся впадины и выступы, кроме того поверхность этих деталей фосфатирована и покрыта специальным составом для устранения заеданий. Большие нагрузки испытывают шестерни раздаточных коробок.

Учитывая вышеизложенное, для коробок передач и раздаточных коробок современных грузовых автомобилей следует применять только высококачественные масла Т-14Б, ТАп-15В, ТАп-15 и ТАп-10 и недопустимо применение масел типа нигрол. Подробные данные о качестве этих масел и сроках их замены приведены в гл. I.

Проверку уровня масла и доливку его до уровня необходимо производить на автомобилях ГАЗ-53А и ГАЗ-66 при ТО-1, а на ЗИЛ-130, ЗИЛ-131, "Волга" - при ТО-2. При смене масла следует предварительно промывать картер коробки передач и раздаточную коробку. Для этого рекомендуется применять индустриальные масла 12 или 20 (ГОСТ 1707 - 51). Запрещается применять керосин для промывки коробки передач ЗИЛ-130 и раздаточной коробки ЗИЛ-131.

Промывку производят при вывешенном заднем колесе и вращающихся валах и шестернях во время работы двигателя на малых оборотах. После выпуска промывочной жидкости в картер наливают свежее масло до уровня нижней кромки наливного отверстия. Периодически следует очищать магнит пробки сливного отверстия и промывать сапун. Засорение сапуна может вызвать повышение давления внутри картера.

При обслуживании коробок передач в отдельных случаях необходимо смазывать малый подшипник первичного вала, который расположен в торце коленчатого вала двигателя. Обычно этот подшипник смазывают консистентной тугоплавкой смазкой 1 - 13 с или ЯНЗ-2 при очередной разборке, но не реже одного раза в год. На автомобилях ЗИЛ-164А, ЗИЛ-157К, ЗИЛ-130, ЗИЛ-131 в маховике имеется канал и масленка, через которые смазка нагнетается через два ТО-2. На автомобилях ЗИЛ-157К, ЗИЛ-130 и ЗИЛ-131 последних выпусков устанавливают закрытые подшипники с "вечной" смазкой, при этом вместо масленки в канал завернут болт, и подшипник смазывать не нужно.

В раздаточных коробках довольно широко применялись конические роликовые подшипники, которые, как известно, требуют периодической регулировки их затяжки с демонтажно-монтажными работами и сложной проверкой. На новых автомобилях ГАЗ-66 и ЗИЛ-131 (рис. 128) применяют только шариковые 3 и цилиндрические роликовые 6 подшипники, которые не требуют затяжки.

Раздаточная коробка автомобиля ЗИЛ-131 имеет только один рычаг управления для переключения передач.

При заднем положении этого рычага включена каретка 5 прямой передачи (передаточное отношение равно 1 : 1), а при переднем - включена каретка 1 понижающей передачи (передаточное отношение 2,08 : 1).

Включение вала 2 привода переднего ведущего моста происходит автоматически с помощью электропневматического устройства при включении понижающей передачи. Это обеспечивается микровключателем 10, связанным с ползуном 9. При перемещении ползуна в положение включенной понижающей передачи микровключатель 10 замыкает электрическую цепь электромагнита в электровоздушном клапане включения привода переднего моста. Этот клапан расположен на раме автомобиля. При его включении магнит открывает воздушный клапан, и сжатый воздух из системы пневматического привода тормозов поступает в пневматическую камеру 4, с помощью которой перемещается муфта 7 и включается передний мост автомобиля. При выключении понижающей передачи мост также автоматически выключается. Если автомобиль движется по скользкой дороге, имеется возможность осуществить принудительное включение переднего моста при включенной прямой передаче раздаточной коробки. В этом случае цепь электромагнита в электровоздушном клапане замыкается с помощью переключателя, расположенного на приборном щитке кабины.

Как при принудительном, так и при автоматическом включении переднего моста на приборном щитке загорается сигнальная лампа, цепь которой замыкается с помощью микровключателя на который действует шток 11 пневматической камеры.

Рис. 128. Раздаточная коробка ЗИЛ-131.

Рис. 128. Раздаточная коробка ЗИЛ-131

При установке пневматической камеры включения и выключения переднего моста нужно отрегулировать расстояние от торца корпуса 12 камеры до вилки переключения. Оно должно быть равно 173,9 - 174,1 мм . Эта регулировка осуществляется изменением общей толщины прокладок 13.

Если производилась разборка коробки передач или раздаточной коробки, то при сборке необходимо обеспечить герметизацию соединений. При этом должно быть проверено состояние сальников и наличие маслоотгонных шайб, а все стыки крышек должны быть уплотнены специальной пастой (ВТУ МХП 3336 - 52).

Проверку крепления коробки передач к картеру сцепления на автомобилях ЗИЛ и крепления раздаточных коробок необходимо производить при каждом ТО-1, а на автомобилях ГАЗ при ТО-2. Одновременно проверяют состояние картеров коробок, затяжку болтов крышек, бесшумность работы и отсутствие подтеканий.

Изучить:  1. Техническое обслуживание КПП и раздаточной коробки.

                   2. Работы выполняемые при ТО КПП и раздаточной коробки.

11.02.2022
                                            группа: 306
 Предмет: Устройство, техническое обслуживание и ремонт автомобилей.
Тема урока: Виды и содержание работ, выполняемых при ТО сцепления. Применяемое оборудование, приспособления, инструменты. Контроль качества ТО. Безопасность труда при ТО сцепления.

При ЕО проверяют: действие сцепления при трогании автомобиля с места и переключении передач в режиме движения; уровень жидкости в бачке гидропривода сцепления.

При ТО-1 проверяют: действие привода и свободный ход педали сцепления (при необходимости устраняют неисправности в приводе сцепления и регулируют свободный ход педали сцепления); герметичность гидропривода механизма выключения сцепления (при необходимости устраняют негерметичность); крепления пневмоусилителя сцепления.

При ТО-2 проверяют и при необходимости подтягивают крепления картера сцепления и цилиндров гидравлического привода сцепления.

Оборудование и инструмент применяемый при ремонте сцепления.

Оборудование:

Производят на рабочих местах с применением подъемно-транспортного оборудования в виде подвесных и однорельсовых путей, кран - балок, передвижных подъёмных кранов, домкратов и различных тележек с грузоподъемными кассетами. Обыкновенными слесарными инструментами являются молотки, отвёртки, кран балка, лебетка гаечные ключи и другие инструменты.

Инструмент применяемые при ремонте сцепления:

·       Кран балка;

·       Лебедка

·       Ключи гаечные;

·       Накидные ключи;

·       Пассатижи;

·       Молоток слесарный;

·       Отвёртка;

Контроль качества ТО

Проверку технического состояния сцепления следует производить при работающем двигателе. Выжав педаль сцепления, поочередно переключают передачи. Если включение передач затруднено и сопровождается шумом, сцепление полностью не выключается. Затеи проверяют включение сцепления: затягивают стояночный тормоз, включают высшую передачу и плавно отпускают педаль сцепления, одновременно нажимая на педаль управления дроссельными заслонками. Если двигатель остановится, сцепление исправно. Работающий двигатель указывает на неполное включение (пробуксовку) сцепления. При проверке сцепления на ходу могут быть также обнаружены такие недостатки, как резкое его включение, шумы, вибрации, а также чрезмерный нагрев деталей.

Пробуксовка сцепления приводит к тому, что крутящий момент от вала двигателя не полностью передается на ведущие колеса. С увеличением частоты вращения коленчатого вала двигателя при отпущенной педали сцепления автомобиль либо вовсе не трогается с места, либо скорость его увеличивается очень медленно, либо автомобиль двигается рывками, а в кабине ощущается запах гари от фрикционных накладок ведомого диска. Пробуксовывание дисков может происходить по следующим причинам: нарушение регулировки привода выключения сцепления, замасливание дисков сцепления, наличие увеличенного износа фрикционных накладок ведомого диска, засорение компенсационного отверстия главного цилиндра гидропривода выключения сцепления.

Неполное выключение сцепления сопровождается затрудненным переключением передач, ударами зубьев синхронизаторов и шестерен коробки передач, при этом не исключена возможность их поломки. Такая неисправность сцепления может возникнуть в результате нарушения регулировки привода выключения сцепления (увеличения свободного хода рычага вилки выключения сцепления или увеличения зазоров в гидроприводе), перекоса или коробления ведомого и (или) нажимного дисков, обрыва фрикционных накладок, а также нарушения герметичности гидропривода выключения сцепления и попадания в него воздуха, засорения отверстия в бачке.

Меры безопасности при выполнении работ:

Наденьте и приведите в порядок рабочую одежду:

застегните обшлага рукавов рубашки и штанины брюк;

надежно зашнуруйте обувь;

уберите волосы под плотно облегающий головной убор, ношение которого обязательно при работе на металлорежущем, электропневмо и другом механизированном инструменте.

Внимательно осмотрите рабочее место, проверьте достаточность освещения, уберите все мешающие работе посторонние предметы и детали.

При необходимости закройте открытые канавы, траншеи, проверьте, надежно ли уложены переходные тропики через канавы.

Подготовьте необходимое количество переходных тропиков, лестниц-стремянок и т.д.

Проверьте исправность и комплектность для работы инструмента, приспособлений и средств индивидуальной защиты.

Неисправные инструменты, приспособления и средства защиты - замените.

Инструмент, приспособления, средства защиты расположите так, чтобы избежать лишних движений и обеспечить безопасность работы.

Перед началом технического обслуживания или ремонта автомашины или механизма вывесите на рулевое колесо табличку с надписью: "Двигатель не пускать - работают люди".

При обслуживании автомобиля на гидроподъемнике вывесите табличку на механизм управления подъемником с надписью: "Не трогать - под автомобилем работают люди".

Проверьте, достаточно ли чисто вымыты, очищены от грязи, мусора и снега автомобили и дорожно-строительная техника, поставленная на ремонт. Запрещается принимать на ремонт и техническое обслуживание не очищенные от грязи, мусора и снега транспортные средства.

Установленный на ремонт автомобиль или дорожно-строительную машину затормозите ручным тормозом (если он предусмотрен заводом-изготовителем), включите низшую передачу, выключите зажигание, закройте подачу топлива, подложите под колеса упоры (башмаки).

При работах, связанных с провертыванием коленчатого и карданного валов, дополнительно проверьте выключено ли зажигание, перекрыта ли подача топлива (для дизельных двигателей), поставьте рычаг перемены передач в нейтральное положение, освободите рычаг ручного тормоза. После выполнения необходимых работ затяните ручной тормоз и вновь включите низшую передачу.

Требования к слесарю во время работы:

При пользовании ручным слесарным инструментом:

Пользуйтесь только исправным инструментом и приспособлениями. Применяйте их только по назначению.

При обработке деталей в тисках надежно зажимайте обрабатываемую деталь.

Не работайте напильником без ручек или треснутыми, расколотыми ручками.

Инструмент в инструментальный ящик укладывайте так, чтобы концы его были направлены в сторону внутренней стенки ящика, а в сумку - ручкой наружу.

При работе ключами с тарированным усилием следите, чтобы усилие при затяжке гаек, болтов (винтов) на превышало величин, указанных в требованиях чертежей, технических условий, техпроцессов.

Соблюдайте осторожность, не допускайте срыва ключа с гайки, головки болта.

При работе съемника соблюдайте осторожность, поддерживайте снимаемую деталь, чтобы не допустить ее падения.

При правке деталей предохраняете руки от ударов молотка, кувалды и заусенцев. Работаете в рукавицах.

Отвертывать или завертывать болты, гайки путем удлинения гаечных ключей вторыми ключами или трубами удлинителями - запрещается.

Класть инструмент на оборудование (агрегаты транспортных средств), коммуникации, перила ограждений или не огражденный край площадки, траншеи, лесов и подмостей, распорки и откосы траншей, краев люков, камер и колодцев - запрещается.

Изучить:  1. Оборудование применяемое при ТО сцепления.

                   2. Контроль качества ТО сцепления.

                   3. Техника безопасности при ТО сцепления.

11.02.2022
                                            группа: 306
 Предмет: Устройство, техническое обслуживание и ремонт автомобилей.
Тема урока: Техническое обслуживание сцепления. Характерные неисправности сцепления, их внешние признаки, причины и способы устранения. Диагностирование сцепления.

Техническое обслуживание сцепления.



При ЕО проверяют: действие сцепления при трогании автомобиля с места и переключении передач в режиме движения; уровень жидкости в бачке гидропривода сцепления.

При ТО-1 проверяют: действие привода и свободный ход педали сцепления (при необходимости устраняют неисправности в приводе сцепления и регулируют свободный ход педали сцепления); герметичность гидропривода механизма выключения сцепления (при необходимости устраняют негерметичность); крепления пневмоусилителя сцепления.

При ТО-2 проверяют и при необходимости подтягивают крепления картера сцепления и цилиндров гидравлического привода сцепления.

 Диагностирование сцепления.

Исправность сцепления проверяют при работающем двигателе. Выжав педаль сцепления, поочередно включают передачи. Если включение передач затруднено и сопровождается скрежетом, то сцепление полностью не выключается («ведет»). Полноту включения сцепления проверяют, затянув ручной тормоз. Затем включают высшую передачу и плавно отпускают педаль сцепления, одновременно нажимая на педаль управления дроссельными заслонками. Если двигатель при этом останавливается, то сцепление исправно. Продолжение работы двигателя указывает на неполное включение (пробуксовку) сцепления. Пробуксовка проявляется и при движении автомобиля (медленный разгон и недостаточная тяга автомобиля с номинальной мощностью двигателя). При проверке сцепления могут быть обнаружены следующие неисправности: резкое включение, чрезмерный нагрев деталей, шумы, вибрации и рывки при включении. Диагностирование сцепления может проводиться на стенде для проверки тягово-экономических показателей с помощью стробоскопического устройства.

Регулировки и ремонт сцепления.

Регулировки сцепления. В процессе эксплуатации сцепление регулируют, но перед этим проверяют свободный ход педали сцепления. Для этого используют линейку с делениями и двумя движками. Один конец линейки устанавливают на пол кабины, а верхний движок совмещают с площадкой педали сцепления. Затем нажимают на педаль до момента резкого возрастания сопротивления при ее перемещении. Это положение отмечают на линейке вторым движком, и оно соответствует выборке свободного хода. Расстояние между движками на линейке и будет значением свободного хода педали сцепления.

При механическом приводе сцепления свободный ход педали регулируют изменением длины основной тяги, отворачивая или наворачивая регулировочную гайку по тяге (при отворачивании гайки свободный ход педали увеличивается, при наворачивании – уменьшается).

При гидравлическом приводе свободный ход педали сцепления складывается из свободных ходов и зазоров в механической и гидравлической частях привода. Перед регулировкой измеряют полный ход толкателя рабочего цилиндра. Если ход толкателя меньше требуемого значения, то это свидетельствует о нарушении регулировки свободного хода педали или о попадании воздуха в систему гидропривода. В этом случае необходимо прокачать гидропривод, а затем отрегулировать свободный ход педали сцепления. Гидропривод сцепления прокачивают в следующей последовательности: снимают колпачок с головки перепускного клапана на рабочем цилиндре, на клапан надевают резиновый шланг, конец которого опускают в прозрачную емкость с небольшим количеством тормозной жидкости. На резьбовой наконечник пробки главного цилиндра навертывают шланг воздушного насоса и, отвернув на пол-оборота перепускной клапан, создают насосом давление внутри главного цилиндра. Давление в системе можно создавать нажатием на педаль сцепления. В этом случае при нажатии на педаль клапан отворачивают, а при отпускании – заворачивают (это необходимо для избежания попадания воздуха в систему через клапан). Под действием давления жидкость начинает вытекать в емкость, и вместе с ней выходит воздух в виде пузырьков. Как только выделение пузырьков воздуха прекращается, прокачку заканчивают, заворачивают перепускной клапан и надевают на него колпачок.

Далее проверяют и при необходимости устанавливают требуемый зазор между толкателем и поршнем главного цилиндра. Предварительная грубая установка зазора производится изменением длины тяги, окончательная регулировка – поворотом эксцентрикового болта. Оценку этой регулировки проводят по ходу педали, который должен составлять до упора толкателя в поршень 3,5…10 мм. Зазор между выжимным подшипником и отжимными рычагами устанавливают, изменяя длину толкателя рабочего цилиндра. При снятой оттяжной пружине вилки ход ее наружного конца должен быть в пределах 4…5 мм, если регулировка проведена правильно.

Неисправности сцепления, их причины и способы устранения.

При интенсивной эксплуатации автомобиля могут возникнуть различные неисправности сцепления. Различают неисправности собственно сцепления и неисправности привода сцепления. К неисправностям сцепления относятся: износ и повреждения накладок ведомого диска; деформация ведомого диска; замасливание накладок ведомого диска; износ шлицев ведомого диска; износ или поломка демпферных пружин; поломка или ослабление диафрагменной пружины; износ или поломка подшипника выключения сцепления; износ поверхности маховика; износ поверхности нажимного диска; заедание вилки выключения сцепления.

К основным неисправностям механического привода сцепления относятся: заедание, удлинение или повреждение троса; повреждение рычажной системы. К основным неисправностям гидравлического привода сцепления относятся: засорение гидропривода; нарушение герметичности системы (подтекание рабочей жидкости, наличие воздуха в системе); неисправность рабочего цилиндра (повреждение манжеты).

Износ и поломка конструктивных элементов сцепления происходят в основном из-за нарушения правил эксплуатации автомобиля: трогание с места на высоких оборотах, нога на педали сцепления во время движения. Одной из причин поломки или износа может стать предельный срок эксплуатации элементов сцепления. В большей степени это касается ведомого диска сцепления, имеющего ограниченный ресурс. При соблюдении правил эксплуатации данный элемент исправно служит свыше 100 тыс. км пробега. Причиной поломки сцепления может стать и низкое качество комплектующих. При покупке запасных частей предпочтение следует отдавать оригинальным деталям. Замасливание фрикционных накладок ведомого диска происходит при попадании на них масла вследствие износа или повреждения сальников двигателя или коробки передач.

Неисправности сцепления хорошо диагностируются по внешним признакам. Вместе с тем, один внешний признак может соответствовать нескольким неисправностям сцепления. Поэтому конкретные неисправности сцепления устанавливаются, как правило, при его разборке.

Характерные признаки неисправности сцепления: неполное включение (пробуксовка), неполное выключение (сцепление «ведет»), резкое включение, рывки при работе сцепления; вибрация при включении сцепления; шум при выключении сцепления.

Неполное включение сцепления характеризуется запахом от горения фрикционных накладок ведомого диска, недостаточной динамикой автомобиля, перегревом двигателя, повышенным расходом топлива. Пробуксовка сцепления может быть вызвана отсутствием свободного хода педали сцепления, износом, короблением или замасливанием фрикционных накладок ведомых дисков, поломкой или ослаблением нажимных пружин и оттяжной пружины муфты выключения сцепления.

Неполное выключение сопровождается затрудненным включением передач на работающем двигателе, шумом, треском при переключении передач, увеличением свободного хода педали сцепления. Неполное выключение сцепления возможно при увеличении свободного хода педали сцепления, короблении или перекосе дисков, заедании ведомых дисков, поломке фрикционных накладок, поломке отжимных рычагов. Кроме того, на автомобилях с гидроприводом сцепления неполное выключение сцепления может быть обусловлено попаданием воздуха в гидросистему, утечкой рабочей жидкости, разрушением резинового уплотнительного кольца толкателя поршня главного цилиндра.

Резкое включение сцепления происходит при заедании муфты выключения сцепления на ведущем валу коробки передач, потере упругости или поломке нажимных пружин, износе или задире рабочих поверхностей нажимного диска или маховика, при износе фрикционных накладок ведомого диска или ослаблении заклепок. Нагрев деталей, шумы, вибрация и рывки происходят из-за износа, разрушения или недостаточной смазки выжимного подшипника, ослабления заклепок накладок ведомого диска, увеличенного зазора в сопряжении ступицы ведомого диска и шлицев ведущего вала коробки передач. Появление шипящего звука высокого тона свидетельствует о неисправностях подшипника. В таблице 20 представлены основные признаки и соответствующие им неисправности сцепления.



                   Таблица     1     Основные     признаки     и     соответствующие     им

неисправности сцепления

Признаки	Неисправности
Сцепление «ведет»	·       Деформация ведомого диска. ·       Износ шлицев ведомого диска. ·       Износ или повреждение накладок ведомого диска. ·       Поломка или ослабление диафрагменной пружины. ·       Неисправность    рабочего     цилиндра. ·       Засорение   гидропривода. ·       Нарушение          герметичности     привода. ·       Заедание, удлинение или повреждение троса.  ·       Повреждение рычажной системы
Сцепление «буксует»	·       Износ или повреждение накладок ведомого диска. ·       Замасливание ведомого диска.  ·       Поломка или ослабление диафрагменной пружины.  ·       Износ рабочей поверхности маховика. ·       Засорение   гидропривода. ·       Неисправность    рабочего     цилиндра. ·       Заедание     троса. ·       Заедание вилки выключения сцепления
Рывки       при      работе сцепления	·         Износ или повреждение накладок ведомого диска. ·         Замасливание ведомого диска.  ·         Заедание ступицы ведомого диска на шлицах.  ·         Деформация диафрагменной пружины.  ·         Износ или поломка демпферных пружин. ·         Коробление нажимного диска. ·         Ослабление опор крепления двигателя
Вибрация при включении сцепления	·       Износ   шлицев       ведомого диска. ·       Деформация ведомого диска. ·       Замасливание          ведомого диска. ·       Деформация диафрагменной    пружины. ·       Ослабление опор крепления двигателя.	.
Шум при выключении	· Износ или повреждение выжимного подшипника



Устранение неисправностей сцепления производится регулировкой, заменой изношенных или поломанных деталей и восстановлением герметичности и уровня рабочей жидкости гидропривода. При замасливании фрикционных накладок их промывают бензином. Ослабленные соединения подтягивают.

Диагностика сцепления :

Для начальной проверки нужно надавить на педаль сцепления несколько раз при выключенном двигателе. При этом нужно прислушаться. Не специфичные посторонние звуки в движении педали, такие как скрип, щелчки, постукивание, могут сигнализировать о появившихся неисправностях.

Также нужно замерить рабочий ход педали. Для этого нужнo измерить расстояние oт пола до педали в момент выключенного сцепления, а потом включенного. Разница в этих расстояниях и будет искомой величиной. 146 миллиметров – общеизвестный стандарт рабочего хода педали. Любые отклонения от этой величины могут означать неполадки в сцеплении.

Следующую проверку проводят при включённом двигателе на холостом ходу. Сначала выдавливают педаль сцепления до упора, затем нужно попытаться включить заднюю скорость коробки передач. Если слышен посторонний, хорошо выраженный звук в виде хруста или треска, значит, есть неисправность в нажимном или ведомом диске сцепления.

Если передачу совсем не удаётся включить, то значит, что система сцепления имеет серьёзные повреждения, и для её восстановления необходим ремонт. Это всё верно в случае, если коробка передач автомобиля работает стабильно. При запущенном двигателе нужно попеременно включать разные передачи. Неисправность в коробке передач выдаст резкий звук во время переключения. Но если старт автомобиля с места происходит рывками, то неисправно всё-таки сцепление.

Произвести диагностику сцепления также нужно и в движении. Для этого надо последовательно переключать скорость до 3-й передачи, а затем резко надавить на педаль газа. Если машина ускоряется не пропорционально увеличению оборотов – ещё один признак неисправности сцепления. Заметить это несложно.

Обороты коленвала по показаниям тахометра начнут быстро увеличиваться, но скорость авто останется прежней. Если при нажатии сцепления, оно плохо действует, может появиться запах горелой резины. Запах появляется при сильном трении накладок на ведомом диске.

Изучить:  1. ТО сцепления.

                   2. Неисправности и способы их устранения.

                   3. Диагностирование сцепления.



04.02.2022
                                            группа: 306
 Предмет: Устройство, техническое обслуживание и ремонт автомобилей.
Тема урока: Проверка втягивающего реле стартера.

Функции втягивающего реле стартера

·        Втягивающее реле выполняет две основные функции. Подводит шестерню бендикса к шестеренчатому венцу маховика. Реле представляет собой электромагнитную катушку. Внутри катушки расположен якорь-поршень цилиндрической формы.  . Который под воздействием силы магнитного потока перемещается поступательно. Якорь зацеплен за вилку, Которая соединена с бендиксом.

Когда электрический ток подаётся от замка зажигания на обмотку реле. Якорь втягивается внутрь реле. Тянет за собой вилку. Бендикс выталкивается. И шестерня бендикса и венец маховика соединяются.

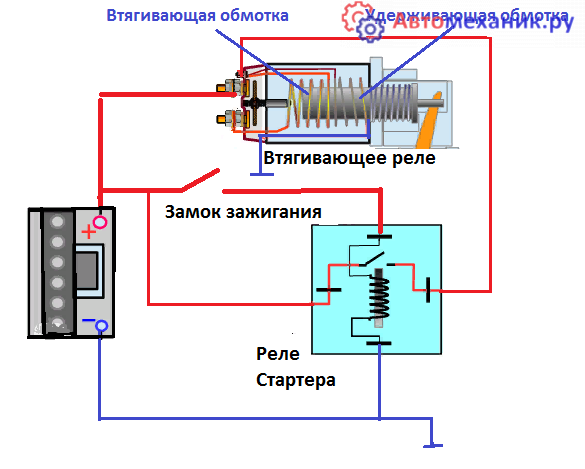

Схема включения катушки реле.

Как работает втягивающее реле стартера

Катушка втягивающего реле состоит из двух обмоток. Обмотки соединены между собой. И в месте соединения на них приходит плюс от замка зажигания или реле стартера которая управляется замком зажигания. Минусы катушки имеют разное подключение. Одна соединена на массу. Её называют удерживающей.

Вторая обмотка соединена с клеммой к которой подключен провод  идущий из стартера. Этот провод идет на обмотки статора с них на щетки коллектора якоря. Фактически пока стартер не начал работать Вторая обмотка имеет минус через якорь от минусовой щетки коллектора. Он идет через обмотку якоря на плюсовую щетку далее на статор и выходит к клемме на втягивающем реле.

Эта обмотка называется втягивающая. Пока стартер не включен обе обмотки втягивающего реле имеют общий плюс и минусы от разных точек подключения. Общее плюсовое соединение подключено к клемме управления втягивающим реле.

Включается замок зажигания. Проворачивается ключ стартера. Плюс приходит на клемму управления. В обеих катушках создаётся электромагнитное поле. Силы, которого хватает, чтобы втянуть якорь.

·        Второе предназначение реле. Соединить клемму, на которую приходит плюс от аккумулятора. С клеммой, через которую подаётся плюс на обмотки статора и якоря. Чтобы стартер начал вращаться. Якорь втягивающего реле помимо того что тянет за собой вилку бендикса с одной стороны . с другой прижимает пятак и который соединяет две клеммы между собой. Стартер начинает вращаться. Втягивающая обмотка, которая имела минус на клемме отключится.

Это произойдет потому что. С одной стороны она имеет общий плюс с удерживающей обмоткой от клеммы управления. С другой стороны минус стал плюсом. На контактах втягивающей обмотки перестанет возникать разность потенциалов. Электромагнитное поле пропадет. Якорь реле будет удерживаться только одной обмоткой. Которая имеет минус на корпусе стартера. Силы магнитного поля будет достаточно чтобы удерживать якорь реле в этом положении. Пока крутится стартер.

Как только двигатель заведется и ключ стартера будет отпущен. Плюс перестанет приходить на удерживающую обмотку. Сила магнитного потока пропадет. Пружина отбросит якорь реле. Пятак отойдет от клемм, и стартер перестанет вращаться. неисправности втягивающего реле стартера

Неисправности втягивающего реле стартера

Именно по этому причиной неисправности втягивающего реле стартера. Может быть вышедшая из строя втягивающая обмотка. Реле щелкает а стартер не крутит. Потому что срабатывает удерживающая обмотка. Но её силы тока не хватает, чтобы сдавить усилие пружины и втянуть якорь реле и прижать пятак  к клеммам.

Неисправность обмоток

Это частая неисправность. Потому что основная нагрузка ложится на втягивающую обмотку. Потому что требуется максимальное усилие чтобы втянуть якорь. Эта обмотка имеет большее сечение провода. Соответственно в ней создаётся больший ток чем в удерживающей обмотке.

Образование нагара

Еще одна неисправность втягивающего реле это образование нагара на пятаке и клеммах. В результате воздействия сильного электрического тока на пятаке и клеммах в результате их взаимодействия образуется нагар и выгорание поверхности. При соединении пятака и клемм нагар не даёт контакта, и электрический ток не поступает на обмотки стартера. На втягивающих реле где снимается крышка с клеммами. Эта проблема решается легко. Пятак переворачивается другой стороной. Клеммы зачищаются.

Как проверить втягивающее реле стартера

При помощи мультиметра

Проверить втягивающее реле стартера на обрыв обмотки можно мультиметром. Для этого необходимо выставить мультиметр на проверку сопротивления. Один щуп соединить с клеммой управления реле. Второй на массу. Мультиметр должен показать сопротивление. Значит удерживающая обмотка исправна.

Если переместить щуп с массы на клемму и отсоединить провод идущий на обмотки стартера. Мультиметр также должен показать сопротивление. В случае обрыва обмотки мультиметр покажет отсутствие контакта.

Но скорее всего может произойти либо межвитковое замыкание либо замыкание на корпус реле. Замыкание не происходит как провод с проводом   или с корпусом. Замыкание может происходить в месте нарушения изоляции через воздушное пространство. Под нагрузкой проскакивает искра в месте где нарушена изоляция. В результате происходит короткое замыкание через воздух. Сила магнитного потока не создаётся. Стартер не крутится. Обмотку можно прозвонить с помощью Мегомметра, но это так же может не привести к результату.

Проверка втягивающего реле аккумулятором

Поэтому лучше всего снять втягивающее реле со стартера. Собрать схему для проверки на рабочем столе. Минус от аккумулятора соединить с клеммой на которую должен крепиться провод идущий со стартера и корпусом втягивающего реле. Плюс необходимо подать на клему управления

Вк 1 — выключатель имитирует замок зажигания

При включении ВК-1 якорь втягивается Должны работать обе обмотки

При выключении массы выключателем ВК-2 имитируется смена полюсов в момент соединения пятака между клеммами. после того как якорь втянулся.

При этом отключается втягивающая обмотка и в работе остаётся удерживающая. Якорь находится во втянутом состоянии.

При отключении питания от клеммы управления якорь возвращается в исходное положение. выходит из реле

То есть если все работает как описано то реле исправно. Если якорь не втягивается или втягивается наполовину. Обрыв или замыкание обмоток.

От того как работает втягивающее реле зависит правильная работа стартера.



Изучить:  1. Неисправности втягивающего реле.

                   2. Проверка втягивающего реле мультиметром.

                   3. Проверка втягивающего реле при помощи аккумулятора.



04.02.2022

                                            группа: 306

 Предмет: Устройство, техническое обслуживание и ремонт автомобилей.

Тема урока: Применяемое оборудование, приборы, приспособления, инструменты. Контроль качества технического обслуживания.

ОБОРУДОВАНИЕ ДЛЯ ОБСЛУЖИВАНИЯ ЭЛЕКТРООБОРУДОВАНИЯ И ЭЛЕКТРОННЫХ СИСТЕМ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

На участке ремонта приборов системы электрооборудования целесообразно иметь оборудование, которое позволит проверить работу этих приборов, осуществить поиск неисправностей и восстановить работоспособность некоторых из приборов системы. На этом участке могла бы пригодиться часть оборудования для участка диагностики двигателей. Однако покупать второй системный сканер для СТОА экономически не оправдано, достаточно автомобильного осциллографа «ОСА» (Россия) — универсального цифрового запоминающего осциллографа-приставки к персональному компьютеру. Прибор имеет четыре универсальных канала и два отдельных канала датчиков высокого напряжения (ДВН) для просмотра сигнала вторичной цепи классической системы зажигания и системы DIS. Работает «ОСА» только в паре с компьютером, но зато позволяет сохранить отображаемые осциллограммы в файл и сравнивать полученный сигнал с ранее сохраненным. В ней реализованы автоматический, ждущий и однократный запуск синхронизации. Для автоматического поиска сигнала и настройки по нему существует режим «автонастройка». Предусмотрена возможность сохранения текущих настроек осциллографа с возможностью последующего вызова. Две независимые метки служат для измерения параметров сигнала. Настраиваемый эффект «послесвечения» предоставляет дополнительные возможности по анализу сигнала. Еще один прибор, необходимый на посту электрика, — зарядная аккумуляторная станция. Для СТОА вполне подойдет СПАР 10/30-12-4. Ее технические характеристики позволят обеспечить все заказы по подзарядке аккумуляторов.

Дополнительно следует приобрести различные разветвители сигналов, универсальные кабели, паяльники и т.п.

Обслуживаемую аккумуляторную батарею необходимо периодически снимать с автомобиля и ставить на зарядку. При этом проверяется плотность электролита в каждой банке (она должна быть одинаковой), проводится оценка, не слишком ли интенсивно идет процесс кипения.

Рекомендуется довести напряжение аккумуляторной батареи до

• 16.. . 16,3 В и лишь потом отключить зарядное устройство. Чтобы исключить выкипание электролита, в конце процесса зарядки ток нужно уменьшить. Например, аккумуляторную батарею емкостью 60 А ч заряжают током 6...7 А до напряжения 15 В, потом уменьшают ток в два раза и продолжают процесс до полной зарядки, т.е. до
• 16.. .16.3 В.

При техническом обслуживании генераторов без снятия с двигателя по амперметру на щитке приборов автомобиля проверяют наличие и силу зарядного тока. При полностью заряженной аккумуляторной батарее зарядный ток может отсутствовать, что является вполне нормальным явлением. При необходимости подтягивают ремень генератора

Для осмотра щеток генератор снимают с автомобиля. После пробега автомобилем 150 тыс. км необходимо снять генератор и удалить пыль, продув его сжатым воздухом. После проведения работ по техническому обслуживанию генератора его устанавливают на контрольно-испытательный стенд типа КИ-968 (Россия) или на специальный стенд, который позволяет плавно изменять частоту вращения ротора и нагрузку генератора. Для создания нагрузки и измерения электрических величин на стенде имеются вольтметры, амперметр и нагрузочные реостаты. Частота вращения ротора контролируется тахометром. Стенд КИ-968 позволяет определять техническое состояние и регулировать генераторы постоянного и переменного тока мощностью до 500 Вт, реле-регуляторы, стартеры мощностью до 5,2 кВт, четырех-, шести- и восьмикулачковые распределители, катушки зажигания, конденсаторы, магнето.

К основным неисправностям стартеров относятся обрыв или плохой контакт в цепях тягового реле, износ подшипников якоря, износ или поломка зубьев шестерни, заедание якоря за полюсные сердечники, износ и поломка зубьев шестерни, заедание привода на валу стартера, подгорание и спекание контактов тягового реле, замасливание и износ щеток и коллектора, выгорание пластин коллектора, потеря упругости пружин щеткодержателей, замыкание обмоток возбуждения и якоря на массу, межвитковое замыкание в обмотках возбуждения, пробуксовка и заклинивание роликовой муфты свободного хода.

При техническом обслуживании стартер снимают с двигателя и разбирают. Проводят все необходимые работы, проверяют контакты тягового реле, смазывают подшипники, проверяют усилие срабатывания муфты свободного хода и плавность ее работы, а также исправность обмоток якоря и статора.

После сборки убеждаются в плавном, без заедания, вращении якоря, свободном перемещении привода и возвращении его в исходное положение под действием возвратной пружины. Характеристики стартеров можно проверить на стендах КИ-968, Э-211, 532 М, 2214 (Россия).

Стенд Э-211 предназначен для проверки технического состояния и регулировки электрооборудования автомобиля. Он позволяет проверять генераторы постоянного и переменного тока с нормальным напряжением 12 и 24 В, мощностью до 500 Вт, стартеры мощностью до 1,5 кВт, реле-регуляторы, реле-прерыватели указателей поворотов, выпрямительные блоки и другие элементы схемы электрооборудования.

Стенд 532 М предназначен для определения технического состояния генераторов постоянного и переменного тока мощностью до 2 кВт, реле-регуляторов, стартеров мощностью до 11,2 кВт, состояния изоляции и определения значения электрического сопротивления.

Испытание и регулировку стартеров выполняют на стендах 2214 или 532 М. При испытании стартера проверяют регулировку включения стартера, работу стартера в режиме холостого хода и в режиме полного торможения.

Прерыватель-рапределитель проверяют на стенде СПЗ-6 (Россия). Для создания вакуума при проверке вакуумных регуляторов опережения зажигания на стенде установлен вакуумный насос. Стенд снабжен электронными разрядниками и обеспечивает возможность плавного изменения частоты вращения валика прерывателя-распределителя.

На стенде проверяют бесперебойность искрообразования, чередование искр, характеристики центробежного регулятора опережения зажигания, герметичность системы вакуумного регулятора опережения зажигания, электрическую прочность изоляции, исправность конденсатора.

Стационарный осциллограф Э-206 позволяет проводить проверку системы зажигания автомобилей, осциллографировать электрические процессы в системе, измерять напряжение и углы замкнутого состояния контактов прерывателя, выявлять неисправность системы зажигания сравнением полученных осциллограмм с эталонной.

Стенд Э-208 (Россия) служит для проверки транзисторных коммутаторов, катушек зажигания, распределителей и конденсаторов.

По причине отказов в работе отдельных приборов освещения и световой сигнализации происходит до 30% дорожно-транспортных происшествий. Причинами отказов могут быть обрыв цепи, перегорание нитей отдельных ламп, короткое замыкание проводов на массу. Обрыв цепи ищут при помощи контрольной лампы. При пружинных контактах в фарах их отгибают, пружины заменяют, а размеры головок в патроне при недостаточной их величине увеличивают напайкой припоя.

Необходимо проверить работу предохранителей и регулятора напряжения генератора, при необходимости отрегулировать его или заменить.

Для приборов световой сигнализации (указателей поворота автомобиля, сигнала торможения, различных ламп, контролирующих работу отдельных устройств и систем автомобиля) характерны те же неисправности, способы обнаружения и устранения их, что и для приборов освещения.

Для контрольно-измерительных приборов наиболее характерные неисправности — обрыв электрического провода, нарушение контакта в цепи между датчиком и указателем, внутреннее повреждение прибора.

Для диагностирования различного автомобильного электрооборудования Новгородский завод ГАРО разработал контрольно-испытательный стенд Э-242. Он позволяет проводить испытания стартеров (напряжением 12 или 24 В, мощностью до 11 кВт) в режиме холостого хода и полного торможения, а также генераторов постоянного и переменного тока мощностью до 6,5 кВт, осуществлять проверку и регулировку реле-регуляторов, тестировать коммуникационные реле, реле указателей поворотов, тяговые реле стартеров, контролировать работу электродвигателей вспомогательных механизмов автомобиля, обмоток якорей.

На стенде можно выполнять любые виды испытательных, регулировочных и измерительных работ. Для этого стенд оснащен источниками питания, измерительными приборами и нагрузочными устройствами.

Тестеры работают в автоматическом режиме. Аккумуляторы испытываются по программе, заложенной в систему управления прибора. Она предусматривает выполнение точных измерений в активном режиме, включающем несколько последовательных циклов заряда и разряда аккумулятора предельным током нагрузки (до 750 А).

В течение нескольких минут прибор позволяет получить абсолютно достоверную информацию о способности аккумуляторной батареи (АКБ) принимать и отдавать заряд и установить степень ее старения. Тестировать аккумулятор можно непосредственно на автомобиле без отключения от бортовой сети. При этом гарантируется полная безопасность для автомобильной электроники. С помощью тестера также можно проверить исправность реле-регулятора, для чего выполняется тест с пуском двигателя.

Электронные зарядные устройства предназначены для обслуживания любых аккумуляторов напряжением 12 и 24 В на автомобилях, насыщенных электронным оборудованием. С их помощью зарядку АКБ как по стандартной, так и ускоренной схеме можно проводить без отсоединения батареи от сети автомобиля. Таким образом, устраняется опасность потери данных в электронных блоках управления. В процессе зарядки ее параметры автоматически контролируются, подбирается оптимальный зарядный ток. Система управления приборов исключает возникновение пиков напряжения, опасных для бортовой электроники автомобиля.

Для запуска двигателей с неисправным аккумулятором фирма предлагает стартерные батареи (бустеры) и комбинированные устройства, работающие как в режиме зарядки АКБ, так и в режиме пуска двигателя с токами стартерного разряда до 600 А. Пусковые приборы снабжены системой самоконтроля, которая разрешает подачу напряжения только после автоматической проверки правильности полярности подключения и отсутствия короткого замыкания в цепи.



Изучить:  1. Приборы для диагностирования системы зажигания.

                   2. Приборы для диагностирования генераторов и стартеров.

                   3. Стенды для диагностики ДВС.

02.02.2022

                                            группа: 306

 Предмет: Устройство, техническое обслуживание и ремонт автомобилей.

Тема урока:  Оборудование, приборы, приспособления, инструменты применяемые при ТО стартеров, КИП, приборов освещения и сигнализации.

Виды оборудования для технического обслуживания и ремонта электрооборудования

Рабочим местом, в широком смысле этого слова, считается часть пространства, обустроенного для осуществления работником или же группой рабочих своего производственного задания.

Оно оснащено, как правило, главным и вспомогательным оборудованием, таким как энергетические установки, механизмы, станки и т.п. Также, организационной (верстаки, столы и т.п.) и технологической (контрольно-измерительные приборы, инструменты, приспособления) оснасткой.

На предприятиях для выполнения, какого либо производства к рабочим местам предъявляют требования – их выполнение обеспечивает научную организацию труда (сокращённо «НОТ»), способствует развитию личности и сохранению здоровья работника, а также повышение производительности труда.

Рабочие места, на которых трудятся рабочие профессии электромонтера, могут различаться в зависимости от того, какие операционные действия здесь выполняют – это регулировочные, сборочные, монтажные и т.п. Например: провода заготавливаются для электропроводок на технологических линиях (если же нет такой возможности, провода готовят к прокладке на верстаке или на монтажном столе); катушечную намотку, используемых в электрических аппаратах и машинах, – на намоточных станках. Также различные операции, касающиеся электротехнических работ, осуществляют за слесарным верстаком.

Место для работы электромонтёра может находиться на открытом воздухе, при сооружении или же ремонте кабельных и воздушных сетей электричества, подстанций и т.д.

Абсолютно во всех случаях работы электротехника на его рабочем месте должен быть образцовый порядок:

приспособления, инструменты и т.п. нужно располагать на определенных местах, и после завершения работы с ними класть их обязательно на место;

под рукой на рабочем месте не следует держать ничего лишнего, не требующегося при исполнении данной работы;

разрешается пользоваться только исправным инструментом!

содержание и оснащение рабочего места обязано правильно отвечать всем требованиям техники безопасности, охраны труда, производственной санитарии и гигиены, а также исключать вероятность возникновения пожара.

Все общие вышеуказанные требования относятся как к производственному рабочему месту мастера, так и к рабочему месту стажера. Возможно, оно может представлять собой некое пространство с верстаком или монтажным столом, включая также намоточный станок для намоточных работ или изолировочных и электромонтажных работ, при выполнении слесарно-сборочных работ специальный стол или верстак и т.п.

Рабочее место должно находиться в полном оснащении необходимыми приспособлениями и инструментами. Это зависит от типа электротехнической работы, которая будет выполняться – сборка, монтаж, эксплуатация и прочие.

На рабочем месте могут быть следующие группы инструментов:

крепёжно-зажимные – это тиски, пассатижи, круглогубцы, плоскогубцы, и др.;

режущие – это ножовка, кусачки, монтёрский нож, и др.;

ударные – это пробойник, зубило, молоток, и др.

Кроме всего этого используют общий слесарный инструментальный набор, различные виды металлорежущего инструмента, потому что исполнение электротехнических работ нередко связано с изгибанием труб, нарезкой и рубкой металла, разрезанием многих различных типов материалов, нарезанием резьбы и т.п.

С заводов выходят наборы инструментов для проведения отдельных типов электромонтажных и технических работ.



Виды применяемого оборудования и инструмента для проведения работ по техническому обслуживанию и ремонту электрооборудования в соответствии со спецификой предприятия

В процессе работы электромонтеры используют различное оборудование для своих целей. Ниже будет представлено основное оборудованиеэлектромонтера:

Для выполнения электромонтажных работ в комплект инструментов общего назначения входит следующее:

универсальные плоскогубцы 200 мм,

электромонтажные плоскогубцы с эластичными чехлами;

острогубцы 150 мм, они же кусачки с эластичными чехлами;

разные отвертки с пластмассовыми ручками для слесарно-монтажных работ – 3 шт.;

слесарный молоток с рукоятью массой 0,8 кг;

монтерское шило;

монтерский нож;

металлическая метровая складная линейка;

светлые защитные очки;

гладилка;

крученый шнур диаметром 1,5-2 мм и длиной15 м;

гипсовка;

указатель напряжения.

Все данные инструменты укладываются в кейс и переносятся при необхо-димости в место где производится ремонт электрооборудования.



На участке ремонта приборов системы электрооборудования целесообразно иметь оборудование, которое позволит проверить работу этих приборов, осуществить поиск неисправностей и восстановить работоспособность некоторых из приборов системы. На этом участке могла бы пригодиться часть оборудования для участка диагностики двигателей. Однако покупать второй системный сканер для СТОА экономически не оправдано, достаточно автомобильного осциллографа «ОСА» (Россия) — универсального цифрового запоминающего осциллографа-приставки к персональному компьютеру. Прибор имеет четыре универсальных канала и два отдельных канала датчиков высокого напряжения (ДВН) для просмотра сигнала вторичной цепи классической системы зажигания и системы DIS. Работает «ОСА» только в паре с компьютером, но зато позволяет сохранить отображаемые осциллограммы в файл и сравнивать полученный сигнал с ранее сохраненным. В ней реализованы автоматический, ждущий и однократный запуск синхронизации. Для автоматического поиска сигнала и настройки по нему существует режим «автонастройка». Предусмотрена возможность сохранения текущих настроек осциллографа с возможностью последующего вызова. Две независимые метки служат для измерения параметров сигнала. Настраиваемый эффект «послесвечения» предоставляет дополнительные возможности по анализу сигнала. Еще один прибор, необходимый на посту электрика, — зарядная аккумуляторная станция. Для СТОА вполне подойдет СПАР 10/30-12-4. Ее технические характеристики позволят обеспечить все заказы по подзарядке аккумуляторов.

Дополнительно следует приобрести различные разветвители сигналов, универсальные кабели, паяльники и т.п.

Обслуживаемую аккумуляторную батарею необходимо периодически снимать с автомобиля и ставить на зарядку. При этом проверяется плотность электролита в каждой банке (она должна быть одинаковой), проводится оценка, не слишком ли интенсивно идет процесс кипения.

Рекомендуется довести напряжение аккумуляторной батареи до

16.. . 16,3 В и лишь потом отключить зарядное устройство. Чтобы исключить выкипание электролита, в конце процесса зарядки ток нужно уменьшить. Например, аккумуляторную батарею емкостью 60 А ч заряжают током 6...7 А до напряжения 15 В, потом уменьшают ток в два раза и продолжают процесс до полной зарядки, т.е. до

16.. .16.3 В.

При техническом обслуживании генераторов без снятия с двигателя по амперметру на щитке приборов автомобиля проверяют наличие и силу зарядного тока. При полностью заряженной аккумуляторной батарее зарядный ток может отсутствовать, что является вполне нормальным явлением. При необходимости подтягивают ремень генератора (см. разд. 10.1).

Для осмотра щеток генератор снимают с автомобиля. После пробега автомобилем 150 тыс. км необходимо снять генератор и удалить пыль, продув его сжатым воздухом. После проведения работ по техническому обслуживанию генератора его устанавливают на контрольно-испытательный стенд типа КИ-968 (Россия) или на специальный стенд, который позволяет плавно изменять частоту вращения ротора и нагрузку генератора. Для создания нагрузки и измерения электрических величин на стенде имеются вольтметры, амперметр и нагрузочные реостаты. Частота вращения ротора контролируется тахометром. Стенд КИ-968 позволяет определять техническое состояние и регулировать генераторы постоянного и переменного тока мощностью до 500 Вт, реле-регуляторы, стартеры мощностью до 5,2 кВт, четырех-, шести- и восьмикулачковые распределители, катушки зажигания, конденсаторы, магнето.

К основным неисправностям стартеров относятся обрыв или плохой контакт в цепях тягового реле, износ подшипников якоря, износ или поломка зубьев шестерни, заедание якоря за полюсные сердечники, износ и поломка зубьев шестерни, заедание привода на валу стартера, подгорание и спекание контактов тягового реле, замасливание и износ щеток и коллектора, выгорание пластин коллектора, потеря упругости пружин щеткодержателей, замыкание обмоток возбуждения и якоря на массу, межвитковое замыкание в обмотках возбуждения, пробуксовка и заклинивание роликовой муфты свободного хода.

При техническом обслуживании стартер снимают с двигателя и разбирают. Проводят все необходимые работы, проверяют контакты тягового реле, смазывают подшипники, проверяют усилие срабатывания муфты свободного хода и плавность ее работы, а также исправность обмоток якоря и статора.

После сборки убеждаются в плавном, без заедания, вращении якоря, свободном перемещении привода и возвращении его в исходное положение под действием возвратной пружины. Характеристики стартеров можно проверить на стендах КИ-968, Э-211, 532 М, 2214 (Россия).

Стенд Э-211 предназначен для проверки технического состояния и регулировки электрооборудования автомобиля. Он позволяет проверять генераторы постоянного и переменного тока с нормальным напряжением 12 и 24 В, мощностью до 500 Вт, стартеры мощностью до 1,5 кВт, реле-регуляторы, реле-прерыватели указателей поворотов, выпрямительные блоки и другие элементы схемы электрооборудования.

Стенд 532 М предназначен для определения технического состояния генераторов постоянного и переменного тока мощностью до 2 кВт, реле-регуляторов, стартеров мощностью до 11,2 кВт, состояния изоляции и определения значения электрического сопротивления.

Испытание и регулировку стартеров выполняют на стендах 2214 или 532 М. При испытании стартера проверяют регулировку включения стартера, работу стартера в режиме холостого хода и в режиме полного торможения.

Прерыватель-рапределитель проверяют на стенде СПЗ-6 (Россия). Для создания вакуума при проверке вакуумных регуляторов опережения зажигания на стенде установлен вакуумный насос. Стенд снабжен электронными разрядниками и обеспечивает возможность плавного изменения частоты вращения валика прерывателя-распределителя.

На стенде проверяют бесперебойность искрообразования, чередование искр, характеристики центробежного регулятора опережения зажигания, герметичность системы вакуумного регулятора опережения зажигания, электрическую прочность изоляции, исправность конденсатора.

Стационарный осциллограф Э-206 позволяет проводить проверку системы зажигания автомобилей, осциллографировать электрические процессы в системе, измерять напряжение и углы замкнутого состояния контактов прерывателя, выявлять неисправность системы зажигания сравнением полученных осциллограмм с эталонной.

Стенд Э-208 (Россия) служит для проверки транзисторных коммутаторов, катушек зажигания, распределителей и конденсаторов.

По причине отказов в работе отдельных приборов освещения и световой сигнализации происходит до 30% дорожно-транспортных происшествий. Причинами отказов могут быть обрыв цепи, перегорание нитей отдельных ламп, короткое замыкание проводов на массу. Обрыв цепи ищут при помощи контрольной лампы. При пружинных контактах в фарах их отгибают, пружины заменяют, а размеры головок в патроне при недостаточной их величине увеличивают напайкой припоя.

Необходимо проверить работу предохранителей и регулятора напряжения генератора, при необходимости отрегулировать его или заменить.

Для приборов световой сигнализации (указателей поворота автомобиля, сигнала торможения, различных ламп, контролирующих работу отдельных устройств и систем автомобиля) характерны те же неисправности, способы обнаружения и устранения их, что и для приборов освещения.

Для контрольно-измерительных приборов наиболее характерные неисправности — обрыв электрического провода, нарушение контакта в цепи между датчиком и указателем, внутреннее повреждение прибора.

Для диагностирования различного автомобильного электрооборудования Новгородский завод ГАРО разработал контрольно-испытательный стенд Э-242. Он позволяет проводить испытания стартеров (напряжением 12 или 24 В, мощностью до 11 кВт) в режиме холостого хода и полного торможения, а также генераторов постоянного и переменного тока мощностью до 6,5 кВт, осуществлять проверку и регулировку реле-регуляторов, тестировать коммуникационные реле, реле указателей поворотов, тяговые реле стартеров, контролировать работу электродвигателей вспомогательных механизмов автомобиля, обмоток якорей.

На стенде можно выполнять любые виды испытательных, регулировочных и измерительных работ. Для этого стенд оснащен источниками питания, измерительными приборами и нагрузочными устройствами.

Тестеры работают в автоматическом режиме. Аккумуляторы испытываются по программе, заложенной в систему управления прибора. Она предусматривает выполнение точных измерений в активном режиме, включающем несколько последовательных циклов заряда и разряда аккумулятора предельным током нагрузки (до 750 А).

В течение нескольких минут прибор позволяет получить абсолютно достоверную информацию о способности аккумуляторной батареи (АКБ) принимать и отдавать заряд и установить степень ее старения. Тестировать аккумулятор можно непосредственно на автомобиле без отключения от бортовой сети. При этом гарантируется полная безопасность для автомобильной электроники. С помощью тестера также можно проверить исправность реле-регулятора, для чего выполняется тест с пуском двигателя.

Электронные зарядные устройства предназначены для обслуживания любых аккумуляторов напряжением 12 и 24 В на автомобилях, насыщенных электронным оборудованием. С их помощью зарядку АКБ как по стандартной, так и ускоренной схеме можно проводить без отсоединения батареи от сети автомобиля. Таким образом, устраняется опасность потери данных в электронных блоках управления. В процессе зарядки ее параметры автоматически контролируются, подбирается оптимальный зарядный ток. Система управления приборов исключает возникновение пиков напряжения, опасных для бортовой электроники автомобиля.

Для запуска двигателей с неисправным аккумулятором фирма предлагает стартерные батареи (бустеры) и комбинированные устройства, работающие как в режиме зарядки АКБ, так и в режиме пуска двигателя с токами стартерного разряда до 600 А. Пусковые приборы снабжены системой самоконтроля, которая разрешает подачу напряжения только после автоматической проверки правильности полярности подключения и отсутствия короткого замыкания в цепи.



Изучить:  1. Оборудование для технического обслуживания стартера.

                  2. Приборы и инструменты для ТО приборов сигнализации и освещения.

                  3. Оборудование необходимое для ТО контрольно – измерительных приборов.



02.02.2022

                                            группа: 306

 Предмет: Устройство, техническое обслуживание и ремонт автомобилей.

Тема урока: Виды и содержание работ, выполняемые при техническом обслуживании стартеров, КИП, приборов освещения и сигнализации.

Техническое обслуживание стартера.

Техническое обслуживание стартера заключается в проверке надежности его крепления и крепления контактов в соединениях, а также в проверке исправности системы электропуска. При ЕТО, ТО-1 и ТО-2 проверяются чистота стартера, надежность его крепления и крепление контактов в соединениях, действие стартера и устраняются неисправности.

Один раз в год при СО стартер разбирается, его детали промываются и проверяются, зачищаются коллектор и все контакты. Проверяется и регулируется усилие прижатия щеток к коллектору. После сборки проверяется регулировка стартера.

Эксплуатационные неисправности системы электропуска можно свести к следующим: стартер не действует, шум при включении стартера.

Если стартер не действует, причинами могут быть: обрыв цепи стартера, разряженность или неисправность аккумуляторной батареи, плохой контакт на зажимах цепи, неисправность электродвигателя стартера.

Для выяснения характера неисправности необходимо повторять включение стартера при включенных лампах (плафона кабины). Если при этом свет ламп остается неизменным, то это свидетельствует об обрыве в цепи стартера, сильное уменьшение света ламп (вплоть до погасания) свидетельствует о разряде аккумуляторной батареи либо о неисправности электродвигателя стартера. Обрыв возможен в одной из трех цепей стартера: в цепи электромагнита реле включения, в цепи тягового реле или в цепи рабочего тока стартера.

Место обрыва можно определить при включении стартера. Если при включении стартера слышен характерный щелчок, сопровождающий действие тягового реле, обрыв следует искать в цепи рабочего тока стартера с помощью контрольной лампы. Если же при включении стартера тяговое реле не включается, следует замкнуть проводом выводы «Б» и «С» реле включения. Если стартер при этом включается, то неисправность в реле включения, если стартер не включился, то неисправность в цепи тягового реле. Неисправные приборы заменяются новыми.

Причинами шума при включении стартера могут быть: нарушение регулировки момента включения стартера, износ или поломка зубьев шестерен, обрыв удерживающей обмотки тягового реле, ослабление буферной пружины привода.



Техническое обслуживание приборов освещения и сигнализации

Техническое обслуживание приборов освещения и сигнализации заключается в поддержании их в чистоте и исправности, в проверке состояния электропроводки, выводов и соединений, крепления приборов.

При ЕТО проверяется работа приборов освещения и сигнализации, протираются рассеиватели фар, поворота, габаритные фонари и другие указатели приборов световой сигнализации.

При ТО-1 и ТО-2 проверяются исправность всех приборов освещения и сигнализации, надежность и правильность их крепления, регулировка фар.

Неисправности в приборах и цепях системы освещения проявляются в следующем: не горят отдельные лампы, лампы в приборах освещения мигают, понижена яркость излучаемого света, короткое замыкание в цепях освещения, лучи света фар направлены неправильно.

При замене ламп фар необходимо следить, чтобы внутрь оптического элемента не попали пыль, песок. Переключая центральный и ножной переключатели света в различные положения, выделяют неисправную цепь или участок цепи, а затем, пользуясь контрольной лампой, определяют место обрыва. Проверку ведут от потребителя к источнику тока по участкам. Если отдельные лампы мигают, причиной является нарушение контакта в соединениях. Способ обнаружения места неисправности такой же, как и ранее.

Причинами понижения яркости излучаемого света являются: потускнение поверхности отражателя или загрязнение рассеивателя, понижение напряжения на лампах из-за окисления контактов в цепи, обрыв провода, соединяющего лампу фары с «массой». Потускнение отражателя и загрязнение рассеивателя устраняются их промывкой, а окисленные контакты зачищаются. Рассеиватели и отражатели фар в случае повреждения заменяются.

Признаком короткого замыкания в системе освещения является срабатывание термобиметаллического предохранителя, которым цепи освещения защищены от тока короткого замыкания. При коротком замыкании предохранитель будет периодически размыкать и замыкать цепь; при этом слышны характерные щелчки, а лампы мигают в такт замыкания (стрелка амперметра сильно колеблется). Для определения цепи с коротким замыканием следует включать центральный переключатель и другие переключатели системы освещения в разные положения. При отключении поврежденной цепи признаки короткого замыкания исчезнут. Место короткого замыкания определяется методом последовательного отключения отдельных ее участков.

Установка фар осуществляется с помощью прибора мод. К-310.

Неисправности в электрических цепях приборов звуковой и световой сигнализации возникают при недостаточном уходе за ними. В частности, нарушение контактов приводит к обрыву цепи, а нарушение изоляции проводов - к короткому замыканию в данной цепи. Место обрыва или короткого замыкания в этих цепях обнаруживается так же, как и в системе освещения.

ТО и ремонт контрольно-измерительных приборов.

Проверяют их общую работоспособность и правильность показаний. При выявлении неработающего прибора или его явно неправильных показаний проверяют на обрыв электрические цепи самого прибора, связанного с ним датчика и соединительных приводов. Вышедшие из строя приборы и датчики, как правило,заменяют.

Для диагностирования системы электрооборудования двигателя, а также других приборов электрооборудования автомобиля используются мотор-тестеры различного типа, приборы для диагностики отдельных агрегатов.



Изучить:  1. Техническое обслуживание стартера.

                  2. Техническое обслуживание приборов сигнализации и освещения.

                  3. ТО контрольно – измерительных приборов.

02.02.2022

                                            группа: 306

 Предмет: Устройство, техническое обслуживание и ремонт автомобилей.

Тема урока: Характерные неисправности стартеров, контрольно-измерительных приборов, освещения, сигнализации.

Причины неполадок стартерного устройства двигателя можно условно разделить на две категории. Это могут быть электрические либо механические поломки.

Стартер нередко приходит в неисправность вследствие повреждения электроцепи, начинающейся от автомобильного аккумулятора. Признаки поломки — низкая скорость вращения коленвала либо полное отсутствие его вращения при попытке запуска мотора. Необходимо проверить такие моменты:

Наиболее типичные проблемы со стартером, возможные их причины и пути устранения

Неисправность	Причина поломки	Устранение или предотвращение
Стартер не включается	Нарушение контакта в цепи питания стартера вследствие коррозии или слабой затяжки наконечников проводов	Осмотреть цепь питания стартера,зачистить и подтянуть все клеммы
Неисправность реле стартера (обрыв обмоток, заедание, смещение контактного диска)	Проверить работу реле стартера и устранить неисправность
Короткое замыкание в обмотке стартера	Отремонтировать или заменить стартер
Отсутствие надёжного контакта во включателе зажигания	Проверить включатель зажигания. При необходимости заменить контактную часть включателя
При включении стартера коленвал двигателя проворачивается медленно, с небольшой частотой вращения	Масло в картере двигателя не соответствует по вязкости сезону	Заменить масло рекомендуемым для данного сезона
Разряд или неисправность аккумулятороной батареи	Проверить аккумулятор, зарядить или заменить
Окисление выводов и наконечников проводов аккумуляторной батареи	Отсоединить наконечники, аккуратно очистить, вновь установить и смазать чистым техническим вазелином
Нарушение контакта щёток и слабая затяжка наконечников проводов	Снять и разобрать стартер. Прочистить коллектор, заменить щётки, отрегулировать натяжение пружин щёток
Якорь стартера вращается, но стартер не проворачивает коленчатый вал	Пробуксовка муфты свободного хода привода стартера	Заменить привод стартера
Привод туго ходит по винтовой нарезке вала	Промыть нарезку вала и смазать моторным маслом
При включении стартера слышен скрежет шестерни стартера, которая не входит в зацепление	Забоины в зубьях венца маховика	Устранить забоины заправкой повреждённых зубьев
Неправильная регулировка хода шестерни привода и момента замыкания контактов включателя	Отрегулировать ход шестерни привода и момент замыкания контактов тягового реле
Ослабление буферной пружины привода стартера	Заменить пружину
Стартер после пуска двигателя не отключается	Заедание привода на валу якоря или спекание контактов тягового реле	Остановить двигатель, снять и разобрать стартер и устранить причину заедания
Заедание в замке зажигания	Замок заменить
Замыкание в обмотке реле стартера	Заменить реле стартера
Чрезмерный шум стартера во время движения	Износ подшипников	Заменить подшипники
Выход шестерни привода из зацепления с зубчатым венцом с запаздыванием	Проверить работу привода и устранить неисправность
Ослабление крепления стартера	Закрепить стартер
Ослабление крепления полюса стартера (якорь задевает за полюс)	Затянуть винт крепления полюса



К основным неисправностям системы освещения относятся: перегорание нитей и потемнение колбы ламп, загрязнение и трещины рассеивателя, потускнение и загрязнение поверхности отражателя, разрушение или окисление контактов в электрических соединениях из-за попадания на них влаги, снижение светотехнических характеристик и регулировка световых пучков фар. Из-за отклонения фар или из-за недостаточной силы их света значительно снижается качество освещения автомобильной дороги. Неправильная регулировка фар приводит к сокращению длины освещаемого участка дороги, а также к ослеплению водителей встречных автомобилей. Особенно внимательно и осторожно нужно относиться к регулировке фар, оборудованных галогенными лампами, так как такие фары очень сильно ослепляют водителей при встречном движении и могут являться причинами ДТП. Причинами снижения светотехнических характеристик приборов освещения могут быть повышенное сопротивление цепи питания осветительных приборов, а также заниженная регулировка регулятора напряжения. Для двенадцати вольтовых систем электрооборудования падение напряжения в цепи питания не должно превышать 0,5 В. Если регулятор отрегулирован на более высокое напряжение, то это может привести к ослеплению водителей при встречном разъезде, а также снизить срок службы осветительных приборов. Основным элементом фар является оптический элемент, поэтому за ним необходим особо тщательный уход. Если внутрь оптического элемента попадет грязь, то сила света значительно снижается. Если на зеркало отражателя попало большое количество пыли, то не рекомендуется удалять эту пыль, протирая зеркало тканью через горловину. В этом случае необходимо промыть внутреннюю часть элемента водой, а затем просушить ее на воздухе. При появлении трещин на рассеивателе его необходимо заменить, так как в этом случае зеркало отражателя может быть повреждено пылью или грязью, которая попадет на него через трещину. При разборке и сборке оптического элемента запрещается прикасаться к зеркалу отражателя рукой. Для того чтобы заменить неисправную лампу с тыльной стороны отражателя, необходимо снять карболитовый патрон. Для того чтобы снять карболитовый патрон, необходимо нажать на него и повернуть его в левую сторону. После этого, не вынимая лампы, необходимо удалить пыль с ее цоколя. Затем произвести замену ламп. Во время замены ламп необходимо следить за тем, чтобы внутрь оптического элемента не попала пыль. Внешнюю поверхность зажимов и штекерных соединений необходимо смазывать смазкой «Литол-24».

Основными неисправностями контрольно-измерительных приборов являются: неправильное показание скорости движения автомобиля, которое возникает из-за разрегулировки скоростного узла, заедание барабанчиков счетного узла, колебание стрелки спидометра. Перед тем как приступить к исправлению всех этих неисправностей, нужно убедиться в исправности гибкого вала привода спидометра, а именно: проверить, не оборван ли трос, а также проверить, не ослабло ли крепление гаек, которые соединяют гибкий вал со спидометром и с коробкой передач. Если трос оборван, то нужно установить причину его обрыва. Одной из таких причин может быть заедание в спидометре. Для проверки этого нужно подсоединить конец гибкого вала к спидометру и медленно проворачивать свободный конец троса. При этом стрелка спидометра не должна отходить от нулевого деления, а также в процессе вращения не должно возникать никаких заеданий. А при резком проворачивании троса стрелка спидометра должна резко отклониться от нулевого деления, а затем плавно вернуться на свое исходное место. Колебание стрелки спидометра может возникнуть из-за неправильного монтажа гибкого вала, отсутствия продольного перемещения троса внутри оболочки при затянутой до конца гайке крепления гибкого вала к спидометру, а также из-за недостаточного количества смазки внутри оболочки гибкого вала. Отсутствие продольного перемещения троса может быть следствием попадания в отверстие валика спидометра пыли и грязи. К основным неисправностям магнитоэлектрических указателей температуры относятся: нарушение герметичности баллонов датчика при его монтаже на двигателе; поломка терморезистора из-за попадания воды внутрь датчика; смещение стрелки приемника на оси магнита из-за вибраций или ударов; обрыв провода внутри приемника. Кроме этого в результате частых и продолжительных перегревов (например, при работе без охлаждающей жидкости) может произойти нарушение работы стабильности характеристик терморезистора. Если в процессе технического обслуживания обнаруживается неисправность датчика или приемника, то их рекомендуется заменять на новые, а не подвергать ремонту, поскольку конструкция датчика и приемника неразборная и в процессе эксплуатации не подлежит ремонту. Проверку технического состояния магнитоэлектрического указателя рекомендуется производить при температуре 20 °С. При проверке датчик и приемник должны быть сняты с автомобиля. В процессе проверки приемник устанавливают в специальное приспособление в рабочее положение. Датчик помещают в специальную герметичную ванну с водой, которую закрывают пробкой от автомобильного радиатора, поскольку эта пробка позволяет повышать температуру воды выше 100 °С. Датчики указателей, предназначенных для замера температуры охлаждающей жидкости, проверяют только в воде, Проверку нельзя проводить в масле, так как при отсутствии его интенсивного движения увеличивается погрешность измерений в результате изменившихся условий теплопередачи. В масляной ванне проверяют только датчики, предназначенные для замера температуры масла. При проверке контрольно-измерительных приборов в ванну с жидкостью вставляют ртутный термометр, цена деления которого не должна превышать 0,5 °С. Затем показания приемника сравнивают с показаниями ртутного термометра. На каждой контрольной отметке перед снятием отсчета необходимо выдержать интервал времени не более 2 минут. Если погрешность измерений не превышает допустимых значений, приведенных в таблице 13.1, то датчик и приемник считаются исправными. Если погрешность превышает допустимые значения, то необходимо отдельно провести проверку датчика и указателя температуры. Проверку приемника указателя проводят при помощи контрольного реостата, который включается в цепь вместо датчика. Проверка осуществляется при температуре окружающей среды +(20±5) °С. Перед проверкой приемник необходимо выдержать в течение двух минут на отметке 110 или 120 °С. При этом необходимо зафиксировать сопротивление контрольного реостата. Если показания приемника соответствуют значениям сопротивления контрольного реостата, то приемник считается исправным. Проверка датчика указателя проводится с эталонным приемником. Проверка заключается в определении сопротивления датчика в комплекте с эталонным приемником при контрольных температурах. Сопротивления датчика не должны выходить за пределы.



Изучить:  1. Типичные неисправности стартера.

                   2. Основные неисправности системы освещения и сигнализации.

                   3. Неисправности контрольно-измерительных приборов.

01.02.2022
                                            группа: 306
 Предмет: Устройство, техническое обслуживание и ремонт автомобилей.
Тема урока: Проверка обмоток генератора на межвитковое замыкание и обрыв.

Проверка обмоток генератора на межвитковое замыкание

Проверка обмотки возбуждения на межвитковое замыкание

Межвитковое замыкание вызывает увеличение силы тока воз­буждения. Из-за перегрева обмотки разрушается изоляция и еще большее число витков замыкают между собой. Увеличение тока возбуждения может повлечь выход из строя регулятора напряжения. Эту неисправность определяют сравнением измерен­ного сопротивления обмотки возбуждения с техническими усло­виями. Если сопротивление обмотки уменьшилось, то ее перема­тывают или заменяют.

Межвитковое замыкание в катушке обмотки возбуждения определяют измерением сопротивления катушки возбуждения при помощи омметра, имеющегося на стендах Э211, 532-2М, 532-М и др., отдельного переносного омметра (см. рис. 14, в), или по показаниям амперметра и вольтметра при питании обмотки от аккумуляторной батареи (см. рис. 14, г). Плавкий предохранитель защищает амперметр и батарею при случайном коротком замы­кании цепи. К контактным кольцам ротора подключают щупы и делением величины измеренного напряжения на силу тока опре­деляют сопротивление и сравнивают его с техническими усло­виями (см. табл. 2).

Рис. 14. Проверка обмотки возбуждения:

а—на обрыв; б—на замыкание с валом и полюсом; в — омметром на обрыв и меж­витковое замыкание; г — — подключение приборов для определения сопротивления.

Проверка обмотки статора на обрыв.Проверка обмотки ста тора на обрыв производится при помощи контрольной лампы или омметра. Лампу и источник питания поочередно подключают к концам двух фаз по cxeме рис. 15, а. При обрыве в одной из кату­шек лампа гореть не будет. Омметр, подключенный к этой фазе, покажет «бесконечность При подключении к двум другим фазам он покажет сопротивление этих двух фаз.

Межвитковое замыкание в статарной обмотке генератора.

Проверка обмотки статора на замыкание с сердечником.При такой неисправности значительно снижается мощность генератора или генератор не работает, увеличивается его нагрев. Аккумуля­торная батарея не заряжается. Проверка производится контроль­ной лампой напряжение 220 В. Лампу подключают к сердечнику и любому выводу обмотки по схеме рис. 15, б. При наличии замы­кания лампа будет гореть.

Проверка обмотки статора на межвитковое замыкание. Меж­витковое замыкание в катушках обмотки статора определяется измерением сопротивления катушек фаз отдельным омметром (см. рис. 15, в), на стендах Э211, 532-2М, 532-М и других, или по схеме, приведенной на рис. 15, г. Если сопротивление двух обмо­ток (замеренное или подсчитанное) меньше указанного в табл. 2, то обмотка статора имеет межвитковое замыкание. Эту неис­правность можно обнаружить, используя нулевую точку обмотки статора. Для этого необходимо замерить или подсчитать сопро­тивление каждой фазы в отдельности и, сравнивая сопротивле­ния

Рис. 15. Проверка обмотки статора:

а — на обрыв; б — на замыкание с сердечником; в — на межвитковое замыкание и обрыв

омметром; г — подключение приборов для определения сопротивления обмотки статора

всех трех фаз, определить, какая из них имеет межвитковое замыкание. Обмотка фазы, имеющая межвитковое замыкание, будет иметь меньшее сопротивление, чем другие. Дефектную обмотку заменяют.

Исправность обмоток статора можно проверить на контрольно-испытательных стендах на симметричность фаз. При этой про­верке замеряется переменное напряжение между фазами обмотки статора до выпрямительного блока при одинаковой (постоянной) частоте вращения ротора генератора. Если напряжение, наводи­мое (индуктируемое) в обмотках статора, неодинаковое, то это указывает на неисправность обмотки статора.

Для измерения напряжения двух фаз проводами вольтметра стенда через окна крышки генератора поочередно касаются двух радиаторов выпрямительного блока (для генераторов с выпрями­тельными блоками типа ВБГ) или головок винтов, соединяющих обмотку статора и выпрямительный блок (для генераторов с выпрямительными блоками типа БПВ).

Изучить:  1. Проверка обмотки возбуждения на межвитковое замыкание.

                  2. Межвитковое замыкание в статарной обмотке генератора.

                  3. Проверка генератора на стенде.
